1. Sơ lược về cấu tạo tủ điện công nghiệp
1.1. Tủ điện công nghiệp là gì?
Tủ điện công nghiệp là tủ điện của những nơi cần cung ứng điện với công suất lớn, chúng thường có cấu trúc lớn so với các tủ điện thông thường và có hệ thống kết nối và các cấu trúc mạch điều khiển phức tạp. Việc lắp đặt và sử dụng tủ điện công nghiệp sẽ giúp cho doanh nghiệp có thể quản lý được hệ thống điện một cách dễ dàng, thuận tiện, đảm bảo cho các thiết bị điện, dây truyền hoạt động được trơn tru, ổn định.
Tủ điện công nghiệp là thiết bị không thể thiếu trong các công trình, nhà máy công nghiệp, từ xưởng sản xuất nhỏ cho đến các nhà máy lớn. Tủ điện công nghiệp được sử dụng trong tất cả các ngành công nghiệp, phải đảm bảo các tiêu chí về độ bền bỉ, độ ổn định, liên tục và chính xác trong thời gian dài dưới các môi trường làm việc khác nhau.
Tủ điện công nghiệp
1.2. Sơ lược về cấu tạo tủ điện
Hệ thống tủ điện công nghiệp được sản xuất theo như quy trình quản lý chất lượng với độ ổn định cao, tuyệt đối an toàn cho người sử dụng, an toàn khi vận hành. Cấu tạo của tủ điện công nghiệp bao gồm vỏ và phần chứa đựng bên trong. Vỏ của tủ điện công nghiệp được sản xuất từ tấm kim loại với kích thước và độ dày khác nhau phù hợp với nhu cầu lắp đặt và sử dụng tủ điện.
Tủ điện công nghiệp là nơi chứa các thiết bị điện, các đấu nối, mạch điều khiển, cầu dao,… nhằm điều khiển hệ thống cung cấp điện và tách biệt các thiết bị điều khiển mạng lưới điện tránh xa người sử dụng thông thường.

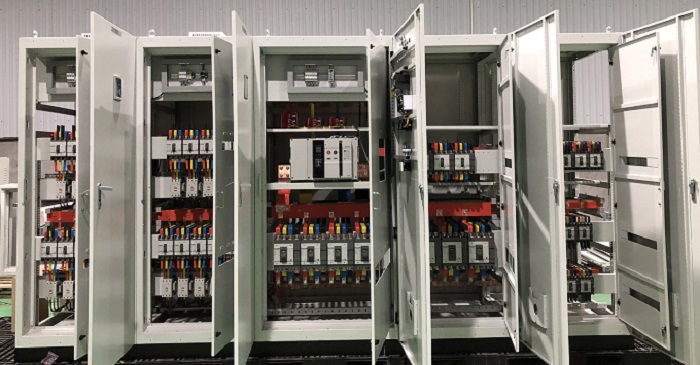

Lắp nối tủ điện công nghiệp
Cấu tạo bên trong tủ điện công nghiệp là các module khác nhau để chứa số lượng cố định để điều khiển sự hoạt động của hệ thống điện hoạt động tốt đồng thời đảm bảo sự an toàn cho mọi người bao gồm Rơ le, Aptomat, Nút nhấn, Công tắc tơ; Quạt hút tủ điện; các thiết bị bảo vệ khác như relay nhiệt, relay bảo vệ pha, đèn báo… và một số loại tủ điện công nghiệp khác biệt về chức năng sử dụng như: tủ tụ bù, tụ điện phân phối tổng... Trong đó, mỗi bộ phận đảm nhiệm 1 chức năng khác nhau:
Rơ le là bộ phận được thiết kế để dùng trong hệ thống điều khiển có tiếp điểm. Các loại tiếp điểm cần dùng rơ le là tiếp điểm chung, tiếp điểm thường đóng, tiếp điểm thường mở, cuộn dây, mạch từ, nắp, lò xo, nguồn nuôi rơ le… Chính vì vậy, rơ le là bộ phận không thể thiếu trong tủ điện công nghiệp.
Aptomat: Trong tủ điện công nghiệp, aptomat là một loại thiết bị bảo vệ đa năng, đóng vai trò bảo vệ sự cố quá áp, sự cố quá tải, ngắn mạch hay dòng điện dò. Trong quá trình hoạt động, aptomat được dùng chủ yếu để bảo vệ sự cố quá tải hoặc ngắn mạch cho các động cơ điện.
Nút nhấn là bộ phận được thiết kế ở mặt trước của tủ điện để dễ dàng cho việc sử dụng và vận hành. Nút nhấn có chức năng đóng cắt toàn bộ mạch điện trong trường hợp hệ thống điện gặp phải sự cố. Nút nhấn thường được thiết kế ở mặt trước của tủ thuận tiện cho việc vận hành, sử dụng.

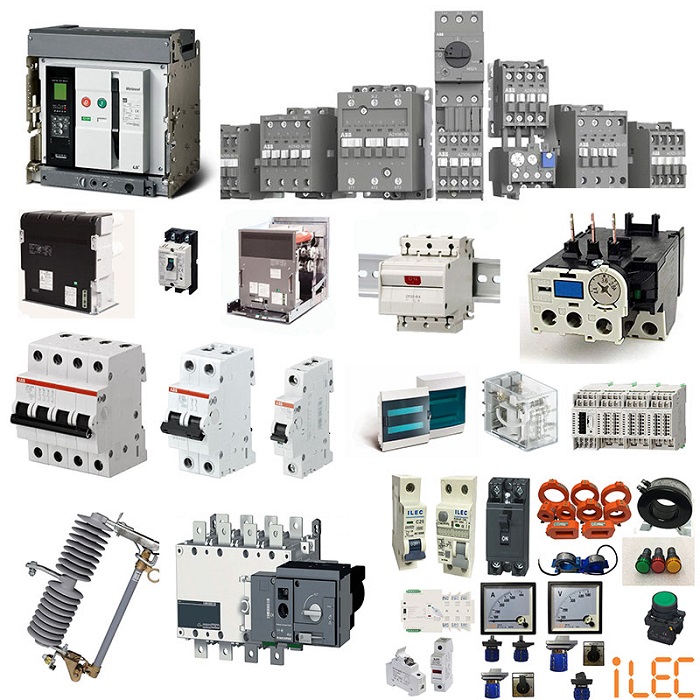

Chi tiết các thiết bị trong tủ điện công nghiệp
Công tắc tơ dùng để đóng cắt, điều khiển động cơ, máy sản xuất trong công nghiệp và điện dân dụng.Công tắc thường được dùng làm chuyển mạch, đóng mở cầu giao. Một công tắc được cấu tạo từ 2 điểm, công tắc có 2 loại công tắc đơn và công tắc đa.
Tủ điện công tơ dùng để đo, đếm điện năng nhằm mục đích thương mại hoặc giám sát lượng điện tiêu thụ. Tủ công tơ được thiết kế theo phụ tải của khách hàng (1 pha hoặc 3 pha).
Tủ điện phân phối tổng MSB (Main Distribution Switchboard): là loại tủ điện được lắp đặt ngay sau các trạm biến áp hạ thế với chức năng cung cấp điện hạ thế cho toàn bộ hệ thống điện sau trạm biến áp hạ thế, đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải.
Tủ điện phân phối DB (Distribution Board): là loại tủ điện được lắp đặt sau tủ phân phối tổng MSB với chức năng cung cấp điện ra các hệ thống máy móc, hệ bơm, các tủ điều khiển; đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải.
Mỗi thiết bị đều đóng một vai trò quan trọng trong quá trình vận hành của tủ điện công nghiệp, hỗ trợ cho các thiết bị khác hoạt động đem lại hiệu quả cao nhất.

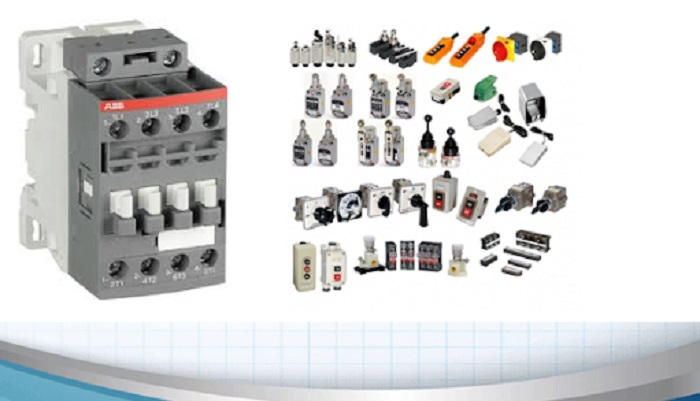

Một số thiết bị chính trong tủ điện công nghiệp
2. Khóa học lắp đặt tủ điện công nghiệp
Để vận hành được tủ điện công nghiệp, ngoài các yếu tố về kỹ thuật thì các khóa học lắp đặt tủ điện công nghiệp cũng được tổ chức thường xuyên để đáp ứng nhu cầu của các học viên.
Các khóa học lắp đặt tủ điện công nghiệp có các chủ đề đa dạng cho các học viên thoải mái lựa chọn tùy theo sở thích và chuyên ngành của mình như: Khóa học về điện áp Ac và Dc, phân tích nguồn điện 1 fa và nguồn 3fa; Khóa học hướng dẫn sử dụng lắp đặt các thiết bị tủ điện công nghiệp; Khóa học hướng dẫn công dụng và cách kiểm tra hư hỏng các thiết bị của tủ điện công nghiệp...
Các Khóa học lắp đặt tủ điện công nghiệp hướng đến mục tiêu: Cung cấp các kiến thức cơ bản về lắp đặt, vận hành và sửa chữa các thiết bị trong tủ điện công nghiệp; Tạo cơ hội để học viên được tiếp cận lý thuyết-thực tiễn tại các tủ điện công nghiệp của các phân xưởng, doanh nghiệp lớn. Từ đó, biết cách bóc tách lập dự toán và triển khai bản vẽ đi sản xuất hoặc biết cách test kiểm tra tủ, xử lý các sự cố thường gặp khi vận hành tủ điện công nghiệp...
Khóa học lắp đặt tủ điện công nghiệp dành cho các Kỹ sư thiết kế điện làm việc trong các Công ty sản xuất tủ điện, Công ty sản xuất dây chuyền tự động hóa; Sinh viên chuyên ngành Điện, công nhân, kỹ sư làm việc cho các dự án về điện công nghiệp và các đối tượng thuộc chuyên môn khác muốn tìm hiểu và thiết kế tủ điện..
Công ty Cổ phần 2DE Việt Nam là doanh nghiệp chuyên sản xuất tủ điện công nghiệp đa dạng loại hình tủ điện công nghiệp với thương hiệu 2DE và tổ chức một số khóa học đào tạo học viên lắp đặt tủ điện công nghiệp với chất lượng và uy tín hàng đầu hiện nay. Với phương châm, “chất lượng hoàn hảo cho mọi công trình” quý khách hãy yên tâm và tin tưởng lựa chọn Tủ điện công nghiệp thương hiệu 2DE chúng tôi.
Liên hệ ngay với nhân viên của 2DE theo HOTLINE: 0926.33.83.86 hoặc 0867.168.286 để được tư vấn đầy đủ và chuyên nghiệp. Chúng tôi cam kết luôn dành cho Quý Khách Hàng các sản phẩm, dịch vụ cùng chính sách giá cả hợp lý và nhiều ưu đãi khác.
